Radio 101 has a collection of schematic diagrams of "homebrew/home-made" FM and short wave transmitters:
  • a 100 Watts PLL FM-Stereo transmitter,
  • 100mW FM-mini radio transmitter, microphone with oscillator (sometimes called "bugs"),
  • PLL (phase-locked-loop),
  • 5 Watts VHF FM-transmitter,
  • simple FM Aerials
  • 60 Watts 49m-short wave transmitter,
  • 500W-medium wave transmitter,
  • 20 Watts short-/medium wave transmitter,
  • stereo decoder (for transmitting in FM stereo),
  • a simple voice scrambler,
  • VHF FM-amplifier 20mW in, 5 Watt out and an
  • 1000 Watts (100 W input) Amplifier for 3-30 MHz range.

    (Example: 5 Watts FM transmitter On the right you see an example of a schematic diagram of a 5 Watts FM-Transmitter.

    More ? Just click here: download: schematic diagrams of fm transmitters   free access possible: current User name: www.radio101.de - password: www.zzz.at (subject to change; now available for free as there is no support by mail anymore due to time reasons)

    to download our complete collection (16 pages, no single plans available).

  • click here for full size (55k) PLL-FM-stereo transmitter,
    PLL and oscillator

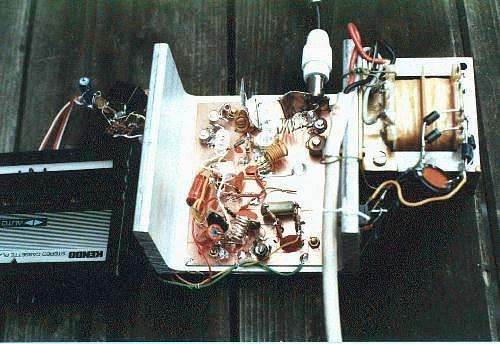

    click here for full size (42k) FM-mono-transmitter with Walkman
    and power supply
